温度监视器

温度监视器

MultiFields推出了 "Kelvinion Monitor"低温监视器,它标准配备12路独⽴的高精度温度测量通道(支持RTD和Diode类型温度计),每个测温通道的采样速率均为10SPS,通道间具有同步采样功能,同步时间优于100us。主从机的设计使其可以方便的拓展至最多32路测温通道,并支持安装至标准机柜。

温度监视器产品概述

在大型低温装置中往往需要同时检测多个位置的温度,针对多通道测温需求,MultiFields推出了 "Kelvinion Monitor"低温监视器。它标准配备12路独⽴的高精度温度测量通道(支持RTD和Diode类型温度计),每个测温通道的采样速率均为10SPS,通道间具有同步采样功能,同步时间优于100us。主从机的设计使其可以方便的拓展至32路测温通道,并支持安装至标准机柜。


产品特点:
- 温度测量可低至300 mK,测量分辨率高达0.1 mK(24位ADC) ;
- 标准配置12路测温通道,并支持选配2~32路测温通道;
- 每个测温通道之间相互独立,采样速率均为10 SPS;
- 通道间支持同步采样功能,同步时间优于100us;
- 自动调整温度计激励电流,以获得的测量精度和的发热量;
- 支持1000+条用户自定义分度表;
- 支持USB(串口)、网口、RS485通讯方式。

温度监视器技术参数

温度监视器Kelvinion Monitor 产品参数:

输入
输入通道12通道;可选配2~32通道
隔离传感器输⼊通道与控制电路电学隔离
模数转换
      24 位
更新速率
10 次/秒
用户曲线
1000条以上曲线 (单条曲线最⼤400个点)
滤波
Kalman 滤波器
同步时间通道间同步采样时间 < 100 µs
输入参数
传感器类型
⼆极管型 / 电阻型
测量类型
四线法
激励幅度恒定⽅向交替的电流激励 (电阻型)
支持传感器
⼆极管: Si, GaAlAs;
电阻型: 100 Ω & 1000 Ω Pt, Ge, Carbon-Glass, Cernox®, and Rox™
NTC-输⼊范围

0~10

Ω

0~30

Ω

0~100

Ω

0~300

Ω

0~1

0~3

0~10

0~30

0~100

NTC-激励电流1 mA
0.3mA
0.1mA
30µA
10µA
3µA
1 µA
0.3µA
0.1 µA
NTC-测量分辨率
0.15 mΩ
0.45 mΩ
1.5 mΩ
4.5 mΩ
15 mΩ
+0.02‰
of rdg
45 mΩ
+0.02‰
of rdg
150 mΩ
+0.02‰
of rdg
450 mΩ
+0.02‰
of rdg
1.5 Ω
+0.05‰
of rdg
NTC-准确度
8 mΩ
20 mΩ
50 mΩ
120 mΩ
0.5 Ω
+0.02‰
of rdg
1.2 Ω
+0.02‰
of rdg
5 Ω
+0.02‰
of rdg
15 Ω
+0.02‰
of rdg
15 Ω
+0.05‰
of rdg

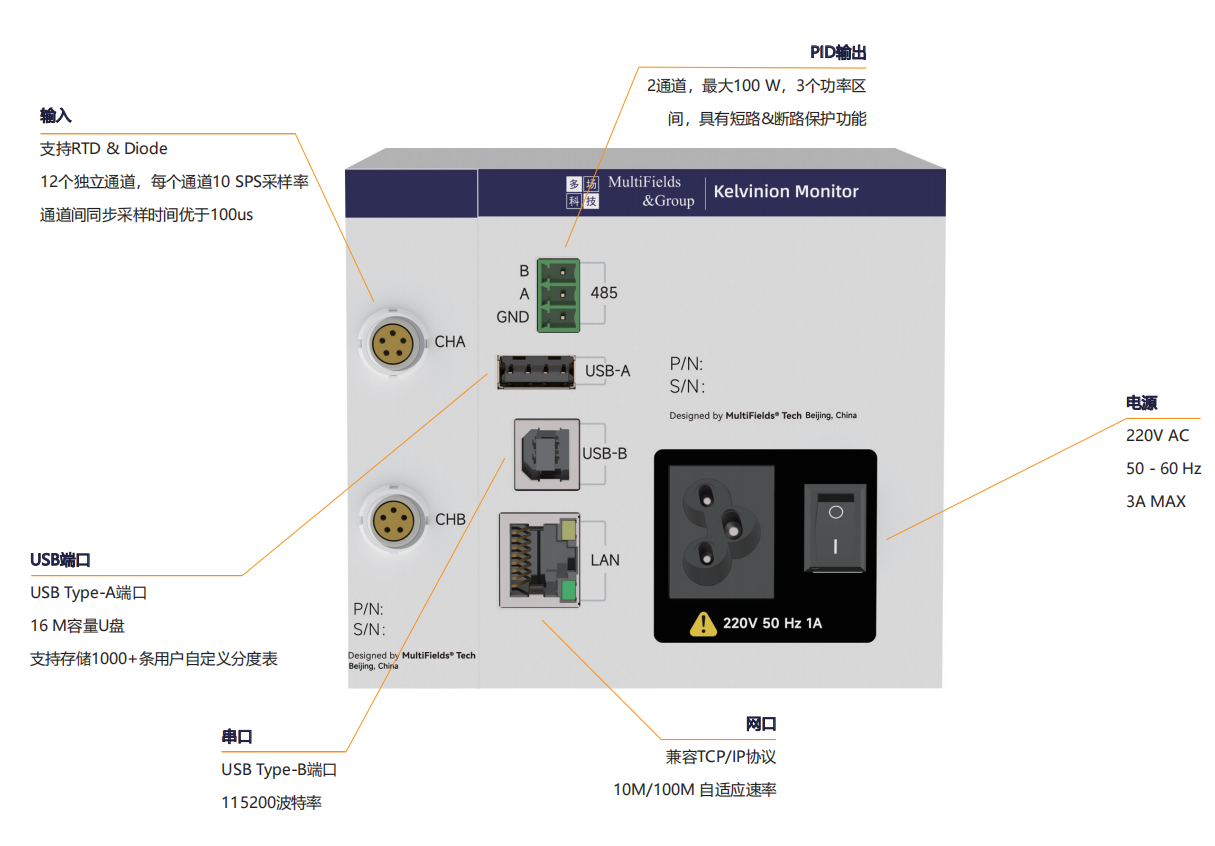

通用
通讯
串口(USB):USB-TypeB端口,波特率115200
LAN:TCP/IP协议,10M/100M自适应速率,支持设置IP地址和端口号
RS-485:带隔离保护功能,隔离电压2500VDC,9600波特率

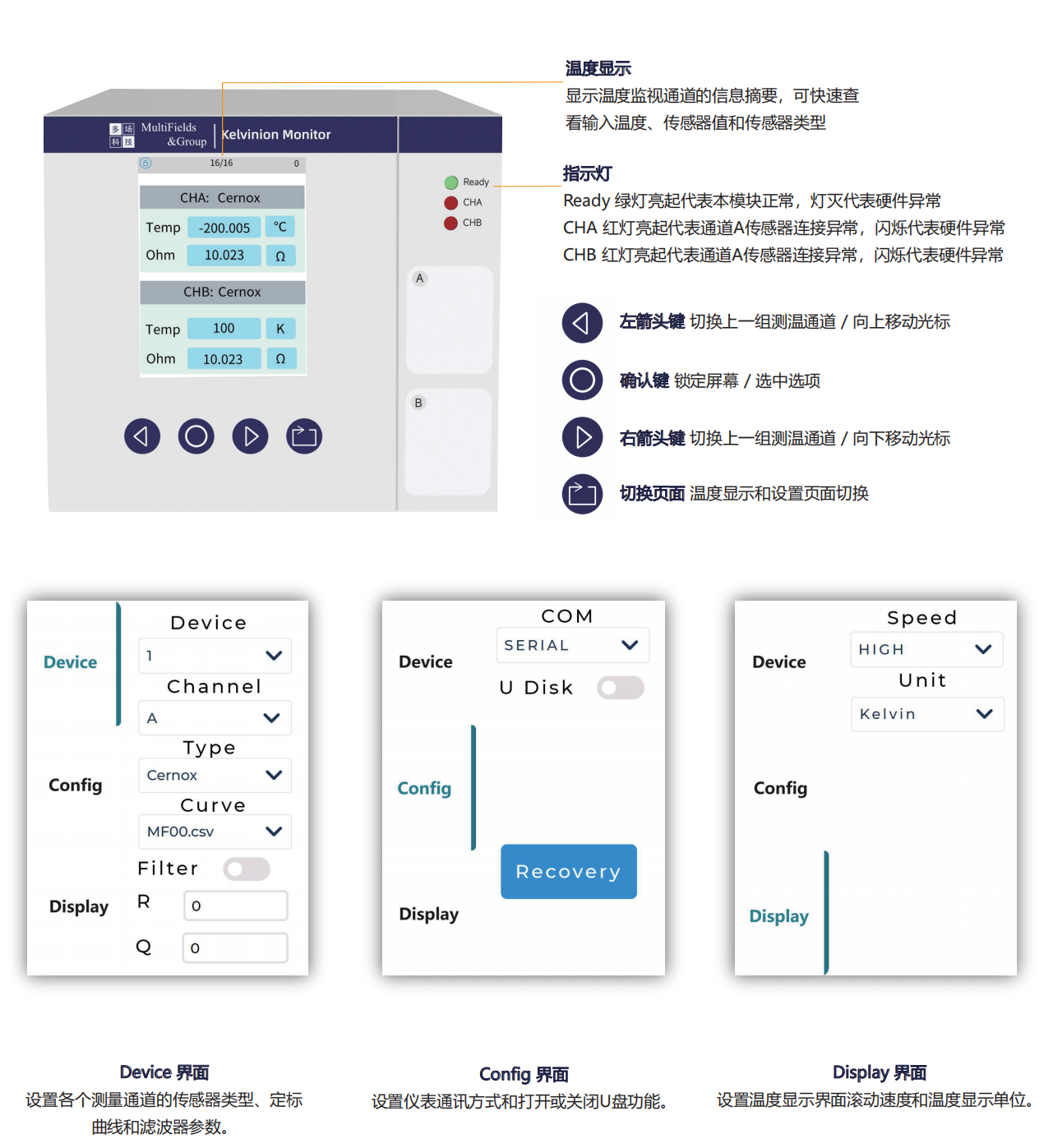

显示2.4 英⼨显示屏;分辨率:320 x 240
尺寸主机:79(W) * 88.9(H) * 135(L) (单位mm)
从机:22.5(W) * 88.9(H) * 135(L) (单位mm)

温度监视器应用领域

半导体
集成电路
晶圆片
