40A 型
GGB Industries, Inc. 的 40A 型微波探头为微波探测性能树立了新标准。40A 型采用低损耗同轴技术，在 40 GHz 范围内实现了小于 0.8 db 的插入损耗和大于 18 db 的回波损耗。 凭借其单独的弹簧加载、铍铜、钨或镍尖顶部，40A 型即使在探测非平面结构时也能提供可靠的接触。这种可靠的低电阻接触是提供高度可重复测量的关键之一。
40A 型产品概述
GGB Industries, Inc. 的 40A 型微波探头为微波探测性能树立了新标准。40A 型采用低损耗同轴技术，在 40 GHz 范围内实现了小于 0.8 db 的插入损耗和大于 18 db 的回波损耗。
凭借其单独的弹簧加载、铍铜、钨或镍尖顶部，40A 型即使在探测非平面结构时也能提供可靠的接触。这种可靠的低电阻接触是提供高度可重复测量的关键之一。

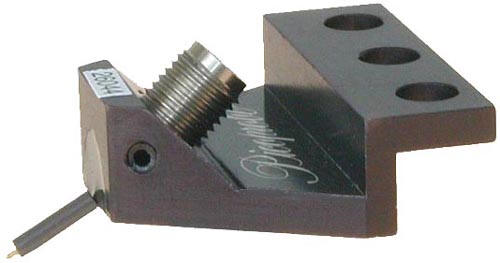

40A 型微波探头还可以直接观察探头尖顶部，以实现准确定位。
40A 型可安装在各种适配器中，与标准微波探针台一起使用，或连接到薄刀片上，与探针卡或多触点楔上的直流探针一起使用。也可提供定制安装座。
可以指定 25 至 2540 微米之间的任何节距（尖顶部间距）。探头可配置为接地-信号-接地 (G,S,G)、接地-信号 (G,S) 或信号-接地 (S,G) 顶部封装。
通过兼容 3.5mm 连接器的 K 型母连接器 (2.9mm) 与 40A 型连接。
特征
耐用的射频探头
25 至 2540 微米之间的任何节距
直流至 40 GHz
插入损耗小于0.8db
回波损耗大于18db
测量重复性优于-80db
单独的弹簧加载触点
提供铍铜、钨或镍尖顶部
各种脚印
有十三种款式可供选择
提供定制配置
67A 型尖顶部特写，间距为 150 微米，几乎接触到 50 欧姆校准负载。
带有 40 型探头的典型探头卡。
结合了多个射频和直流触点的多触点楔形示例。
用于灵活探测的灵活探针
由于尖顶部很灵活，因此可以大限度地减少电路损坏，延长探头寿命，重要的是，为每个点提供可靠的单独弹簧加载触点。通过少量的超速，尖顶部会擦洗表面，以实现可靠的接触，避免灰尘、污垢和氧化物污染。40A 型的一个广受好评的功能是能够查看准确的接触区域，从而简化探头放置并实现良好 LRM 校准所需的准确定位。灵活的尖顶部甚至可以探测非平面表面，例如陶瓷基板和激光二极管结构。
同轴传输提高性能
40A 型使用精密微型 50 欧姆同轴电缆从探头尖顶部到连接器接口。与共面设计相比，同轴设计具有更低的损耗和更少的辐射。
微型同轴电缆由柔性铍铜制成，大大提高了探头的耐用性。它的姊妹探头 40M 型具有业界低的插入损耗 – 低于 0.5db。
双微波探头
由安装在单个支架上的两个独立探头组成。一根探头固定在支架上；另一个是可调节的。每个探针可单独配置有具有 50 至 2540 微米之间任何固定节距的 GSG、GS 或 SG 覆盖区。用户可在 4000 微米 (160 密尔) 范围内调节探头到探头（信号到信号）的间距。订购时，应指定初始信号间间距（多 0.75 英寸）。

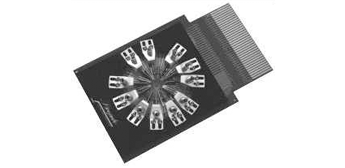

探针卡
40A 型探针可安装在行业标准 4.5 英寸探针卡和定制尺寸探针卡上，以便使用标准自动或手动探针台以高频测试晶圆。Picoprobe 探针卡可与我们用于射频应用的所有工作频率为 40、67 和 110 GHz 的微波探针一起设计，并且还可以与多个直流针组合用于功率和低频信号。

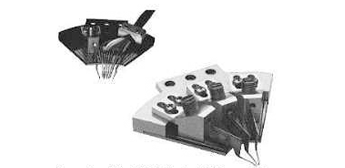

多接触楔块
我们独特的多触点楔形设计可在单个紧凑型适配器上容纳多个射频和直流触点。这种紧凑的设计为用户提供了一种使用标准自动或手动探针台以高频测试晶圆的便捷方法。用户可以从各种直流或电源针接线选项中进行选择，并选择 40、50、67 和/或 110 GHz 射频探头的任意组合。
40A 型技术参数
| 型号 40A 性能数据G、S、G 配置 | |
| 频率范围： | 直流至 40 GHz |
| 插入损耗： | 40 GHz 时小于 1.0 db（典型值 0.70 db） |
| 回波损耗： | 4 GHz 时小于 30 db（典型值 35 db） |
| 26 GHz 时小于 20 db（典型值 23 db） | |
| 40 GHz 时小于 18 db（典型值 20 db） | |
| 相声： | 40 GHz 时小于 38 db |
| 规格适用于具有 G、S、G 配置且节距在 50 至 300 微米之间的 P 型 40A 型 Picoprobe。C 型和 T 型 40A 型 Picoprobe（安装方式请参阅下页）具有相同的规格，但插入方式不同损耗小于 1.2 db（典型值 0.9 db） 串扰是使用两个相距 100 微米接触裸露蓝宝石基板的探针来测量的。 | |
| 40A 型性能数据G,S 和 S,G 配置 | |||
| 频率范围： | 直流至 40 GHz | ||
| 插入损耗： | 40 GHz 时小于 2.0 db（典型值 1.6 db） | ||
| 回波损耗： | 4 GHz 时小于 30 db | ||
| 26 GHz 时小于 15 db | |||
| 40 GHz 时小于 12 db | 规格适用于 P 型 40A 型微型探头 | ||
两个 40A-GSG-150-P 型 Picoprobe 接触间距为 100、200 和 400 微米的裸露蓝宝石基板时的串扰性能。
40A-GSG-150-P 型 Picoprobe 的典型未校准性能。顶部迹线是短路的往返回波损耗，是探头插入损耗的两倍。底部迹线是 50 欧姆负载的回波损耗。
史密斯圆图显示了 40A-GSG-150-P 型接触共面偏置短路时的校准响应。采用LRM方法进行校准。
40A 型基本配置
全系列微波探头
其他型号的射频探头的标准尖顶部间距可达 2540 微米。也可提供更大的尖顶部间距。对于特殊应用，40A 型可以安装在定制适配器中，同轴线可以弯曲以适应狭小的空间，并且尖顶部可以配置为匹配极其不平坦的表面或不对称放置的地面。
其他选项包括：
钨或镍探针头；
高温和高功率版本；
定制“芯片”探头，其信号尖顶部内置有集成串联、并联或端接组件。
对于 40 GHz 以上的应用，GGB Industries, Inc. 提供全系列微波探头，工作频率高达 1100 GHz（型号 1100）。
有多种型号提供波导输入：WR-22 适用于 33 至 50 GHz、WR-15 适用于 50 至 75 GHz、WR-12 适用于 60 至 90 GHz、WR-10 适用于 75 至 120 GHz、WR-8 适用于 90 GHz至 140 GHz，WR-5 用于 140 至 220 GHz，WR-3 用于 220 至 325 GHz，WR-2.2 用于 325 至 500 GHz，WR-1 用于 750 至 1100 GHz。
波导探头具有可选的集成 Bias T，用于有源器件测量。还有许多其他类型和定制设计可供选择。
安装方式：

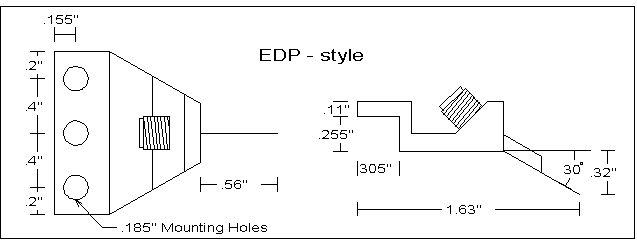

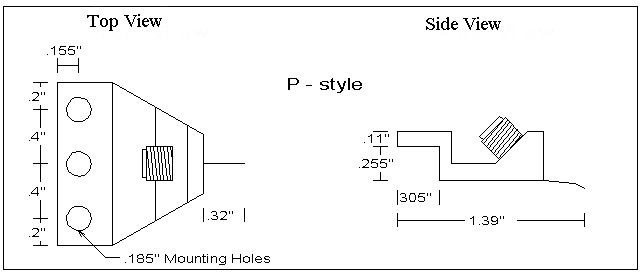

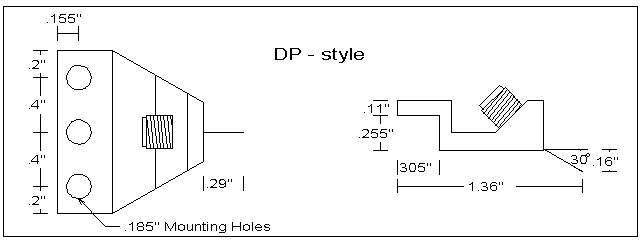

从 13 种适配器样式中进行选择。指定 T、C、GR、P、DP、EDP、LP、Q、F、S、DS、VP 或 RVP。为您的应用选择合适的安装类型。P、DP、EDP、LP、Q、S、DS、VP 和 RVP 型号的连接器以 45 度角向后指，以便在探头上方提供更多工作区域。DP、EDP、DS、VP 和 RVP 类型用于探头下方需要额外间隙的情况。当使用 DP、EDP 和 DS 型探头时，由于探测角度增加，探头定位更加困难，因为对于 Z 轴的给定变化，探头点比我们的其他型探头向前滑动得更远。提供定制安装样式
例子：
40A-GSG-150-P 是具有接地、信号、接地配置的 40A 型号，安装在 P 型适配器中的每个触点之间的距离为 150 微米。
