121 型恒流源的特点
 6 组十进制的输出电流，13 个可选量程
 可编程的电流输出，电流范围 100nA~100mA
 低噪声输出
 3 位 LED 显示
 简单的用户界面
 电流反向功能
 USB 接口允许与自动化测试系统集成
 DIN 前面板安装包
 可拆卸输出端子模块
 CE 认证

产品介绍
    121 型可编程直流电流源是一款高精度的直流电源，可适用于实验室、测试机构、以及生产环境中，既可以在工作台上使用，也可以通过面板安到测试机柜中使用。其输出电流高达 100mA，噪音低，可通过传统的手动选择方式来在 13 个预先设定的量程中选择合适的量程，当电流源连接一个电阻负载时，每更换一个量程，电流就有 10 倍的变化。“用户” 设 定 模式允许 100 nA~100 mA 范围内的任意电流做为输出电流。完全的自动化操作可通过仪器的 USB 计算机接口来实现，这样就可以控制 121 随时输出想要的电流，实现全自动化操作。因此，特定应用的测试模式可以被创建。

该仪器的工作电压为 5V 直流电压，标准的 121 恒流源都配有外部的壁挂式交流电源。合任何交流线路电压范围从 100 VAC~40 VAC，50 或 60 Hz 都可以适用。电源会自动适应任何从 100 伏到240 伏的交流线电压，50 赫兹到60 赫兹。

应用
121 型恒流源非常适合于测试、测量、操作电阻和半导体器件，如：
 Lake Shore Cernox™ 温度传感器
 其他电阻温度传感器，如铂传感器
 二极管温度传感器，包括Lake Shore DT-670S
 LED 器件
 用于磁场测量的霍尔传感器
    准确、稳定的恒流源是确保器件持续工作的关键因素，这些器件的电压降依赖于温度、磁场、和其它参数。 恒流源和电阻型传感器连用的时候，恒流源具有较宽的电流输出范围是非常价值的，因为传感器的电阻会随着温度会有 6个数量级的大幅度变化。 电流反转功能可补偿热电动势，对需要很低激励电流的高精度电阻测量是非常重要的。应用实例包括：
 基本器件质检（“好/坏”的检验）
 LED 亮度测试（恒定器件电流）
 温度传感器校准（确定在固定校准点的电阻）
 温度测量（使用电压表读数）
 磁传感器校准和测量
 半导体器件的测量（二极管、晶体管的 IV曲线）
 电路模型研究（固定电流源）
 小规模的电化学应用
    无论在范围较宽的环境条件下建立传感器的校准，还是进行简单的器件一致性测试，121电流源都是一种方便、可靠的能替代基于简单的电压电路的方式，也是一种替代昂贵的多功能电流源的非常实惠的方式。利用其 USB 计算机接口，121 可以很容易地集成到自动化测试设备中，并可提供高速可读的，易于操作的显示界面。

输出
类型：双极，交直流电流源
电流量程：13 个固定量程 100 nA，300 nA，1μA，3μA，10μA，30μA，100μA，300μA，1mA，3mA，10 mA，30 mA，100mA，以及用户的可编程量程。
准确度：在 10μA 范围 0.05％，0.5％在 100 nA 和 300 nA 的范围内，0.1％在所有其它范围。
顺从电压：±11 V 到 30 mA，±10 V 到 100 mA
交流电流纹波：在适当屏蔽系统中，100 nA 和 300 nA 的量程小于 0.1%，所有其它量程小于 0.01%。
电流纹波频率：由开关电源的线频率及其谐波决定。
温度系数：100nA 量程 0.03%/°C ,其它量程 0.01%/°C
线路调整率：直流输入电压的变化在 5%的范围内，不到 0.01%的输出变化
负载调整率：输出电流的 0.01％的变化在整个量程范围
稳定性（24 小时）：±0.05%在 100 nA 的量程内，在所有其他固定量程平均每天 0.01％
大负载：300KΩ
大导线长度：50 英尺

用户设置
程序
  操作： 通过计算机接口输出电流可设定
  分辨率： 3 个有效数字
  精度： 100nA 和 300nA 量内±0.5%
  其它量程±0.25％
  大电流： 100mA
  小电流： 100 nA
前面板
  显示： 3 位 LED 显示
  显示单位： mA，μA，nA
  显示更新率： 2 rdg/s
  显示数学符号： mA，μA，nA 和依从
  键盘： 4 个全行程按键
  键盘功能： 范围向上，范围向下，电流极性，输出禁止
接口
  USB
  功能： 模拟 RS-232 串行端口
  波特率： 57,600
  接头： B 型 USB 连接器
  读数速率： 10rdg/s
  软件支持： LabVIEW™驱动程序（访问 www.lakeshore.com）
总括
  环境温度： 15°C 到 35°C 可达到额定精度； 5°C 至40°C 精度会降低
  电源要求： +5 VDC±5％@ 400mA，插头 5.5mm 外径×2.1mm 内径×9.9 mm 长尺寸： 96mm（宽）×48 mm（高）×166 mm 深（3.8英寸×1.9 英寸×6.5 英寸）
  安装： 面板安装到 91mm 宽×44mm 高（3.6×1.7）
  重量： 0.45kg（1lb）
  认证：CE 标志

电源（109-132）
    可互换的标准输入插头
    供电要求：100 到 240VAC，50或 60Hz，大电流 0.3A
    输出：+5V@1.2A

尺 寸 ： 40.5mm 宽 ×30mm 高×63.5mm 长

重量：0.15kg(0.33lb)

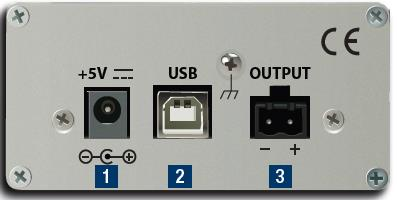

121 恒流源后面板

 1 电源输入连接接口
       2 USB 接口
       3 输出电流

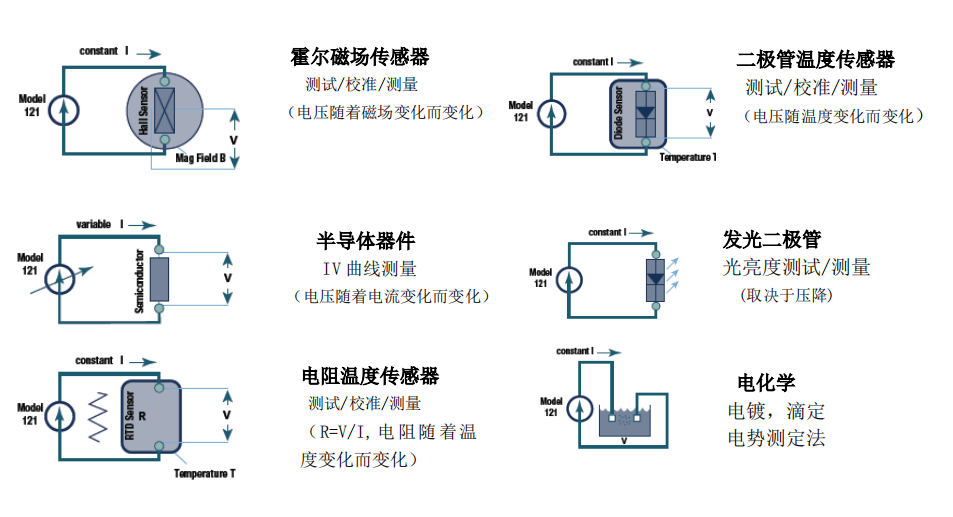

          121 电流源的应用

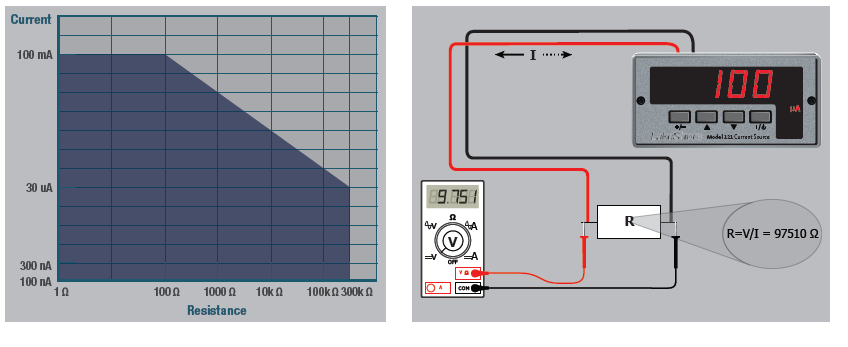

      121 电流源的应用范围                                            121电流源与电阻器件/传感器配合使用
