Lake Shore 提供各种封装的温度传感器，可以安装在非常狭窄的区域。但对于某些应用（特别是如果传感器必须浸入液体中），您需要采取更多措施来保护传感器电路。对于这些应用，低温温度探头是佳选择。该传感器封装在这些不锈钢热电偶套管装置中，可以按设计运行，不受高压影响，并且密封以保护电气元件和接线免受流体和其他元素的影响。

典型应用

Lake Shore 温度探头非常适合需要测量内部温度的测温应用：

流体容器、储罐和管道

低温恒温器和低温液体流量计

其他液体储存系统。

高度可定制

Lake Shore 温度探头是定制的，具有多种配置选项。这些包括：

多种传感器类型，包括我们极受欢迎的 Cernox™ RTD 和 DT-670 二极管

标准杆直径为 1/8 英寸或 1/4 英寸，长度可达 0.71 m（28 英寸）

如果需要，适用于正压或负压的各种安装适配器

多种连接选项，包括电线类型和长度以及用于直接连接到 Lake Shore 温度仪器或第三方设备的各种端接连接器

温度探头功能

不锈钢外壳探头，可在热电偶套管或直接接触制冷剂中提供高度可靠的传感器性能

高度可定制以适合您的特定应用

可配置多种传感器类型，包括Cernox®，可实现从室温低至 4 K (-269.15 °C) 及以下的卓越温度性能

薄壁探头管减少了测量空间外的热滞和热泄漏

流体容器和储罐中温度测量的理想选择

温度探头规格

注意：这些探头并非设计为本质安全的。用户有责任在易爆环境中安全操作这些探头。

探头结构

杆

材质： 316不锈钢（无磁）

	室壁厚度	大长度
1/4 英寸杆	0.028 in ±0.003 in	28 in
1/8 英寸杆	0.010 in ±0.001 in	20 in

内部组件

内部大气：空气
      内部大气压力： 98 kPa (14.2 psia)
      内部传感器线： Quad-Twist™ 4 引线 36 AWG 磷青铜线，带聚酰亚胺绝缘
      高额定温度： 378 K

探头座

Swagelok ^®接头

	1/4 英寸探头	1/8 英寸探头
Swagelok® part number:	SS-400-1-4BT	SS-200-1-2BT
材料	316 stainless steel
线	0.25 in NPT male	0.125 in NPT male
A	1.59 in	1.5 in
乙	0.25 in	0.125 in

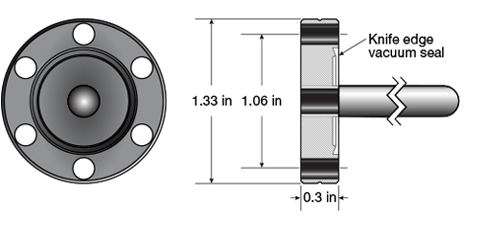

      CF法兰

*需要使用合适的螺栓、垫圈和配合面。

连接器

BNC连接器

标准公头 BNC 连接器。订购 4 导联线时，将提供两个独立的 BNC 连接器以保持 4 导联测量。

	BNC 1		BNC 2
	Center pin	Shield	Center pin	Shield
2 芯电缆	I/V+ (anode)	I/V- (cathode)	—	—
4 芯电缆	I+	I-	V+	V-

10 针 Detoronics ®连接器

Detoronics 连接器通过 O 形环密封到温度探头上。

注意：此连接器直接安装在探头上，这意味着此选项不能选择外部电缆。它还取消了 CF 法兰探头安装选项。

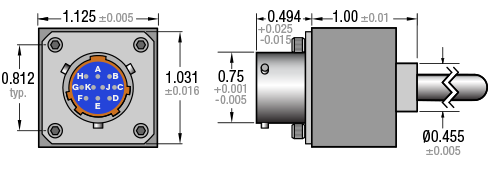

DT02H—法兰安装连接器（MIL-STD-3112H 型）

一般规格
      空气泄漏： 1 × 10 -6  cm 3 /s，15 psi
      绝缘电阻： 5,000 MΩ，500 VDC
      工作温度：-55 ° C至 +125 °C（-67 °F 至 +257 °F）镀锡外壳和引脚

      材料
      外壳、卡口和法兰：碳钢
      引脚： 52 镍合金
      绝缘体：玻璃

25 针 D-sub 连接器

需要 25 针 D-sub 直接连接到特定的 Lake Shore 温度监视器。

支持的仪器：

型号 211

型号 218

6 针 DIN 连接器

需要 6 针 DIN 直接连接到特定的 Lake Shore 温度控制器和监视器。

当前支持的仪器：

型号 350

型号 336

型号 335

型号 224

连接器配置

连接器类型	I+	V+	I-	V-	Shield*
2 引线 BNC（1 个连接器）	Center pin		Outer cup (shield)		Not connected
4 引线 BNC（2 个连接器）	Center pin of ‘I’ BNC	Center pin of ‘V’ BNC	Outer cup of ‘I’ BNC	Outer cup of ‘V’ BNC	Not connected
10 针探头安装 Detoronics 连接器®	Pin A	Pin C	Pin B	Pin D	NA
6 针 DIN	Pin 5	Pin 4	Pin 1	Pin 2	Pin 6
25 针 D-sub	Pin 3	Pin 4	Pin 15	Pin 16	Pin 2

      *屏蔽连接仅与包括编织屏蔽（Cryocable™ 和仪器电缆）在内的外部电缆选择结合使用

金属丝

仪表电缆

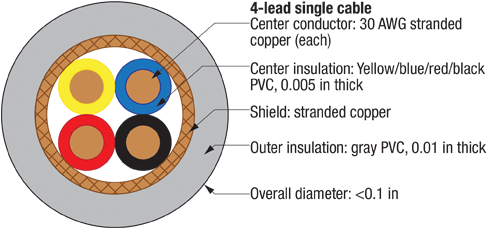

坚固的 4 导联电缆适合接线到电线和仪器都处于室温的仪器。30 AWG 信号线使这些线比传统的低温线更易于使用。

支持的传感器类型： Cernox ® RTD、硅二极管、GaAlAs 二极管、铂热电阻

低温丝

限制热量传递到温度探头的磷青铜线组合，其本身额定用于低温环境。

	Quad-Twist™ 36 AWG*	Quad-Twist™ 32 AWG	四引线™ 32 AWG	双扭™ 32 AWG
配置	4-lead			2-lead
金属丝	Phosphor bronze
测量	36 AWG	32 AWG
绝缘	Formvar	Polyimide
结构	Two twisted pairs		Four wires formed into a ribbon using Bond Coat 999 bonding film	One twisted pair
导热系数 (300 K)	48 W/(m·K)
电阻 (300 K)	10.3 Ω/m	4.02 Ω/m
支持的传感器	Cernox® RTD, silicon diode, GaAlAs diode, platinum RTD			Diodes only

      *也用于内部探头接线。订购此电缆将导致从传感器到外部环境的电线长度是连续的。

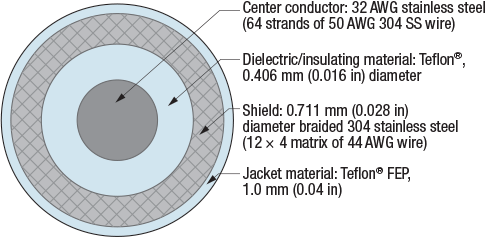

      SS（不锈钢）同轴电缆

2 引线布线解决方案非常坚固，可限制热量传递到探头中。由于采用 2 引线配置，该电缆仅与二极管传感器兼容，并且会在任何温度读数中引起可预测的（可能微不足道的）偏移。

      电气特性
      电阻——中心导体在 295 K (22 °C)： 23.62 Ω/m (7.2 Ω/ft)
      电阻——屏蔽在 295 K (22 °C)： 3.61 Ω/m (1.1 Ω/ft)
      绝缘温度范围： 10 mK 至 473 K
      支持的传感器类型：硅二极管、GaAlAs 二极管

      低温电缆™

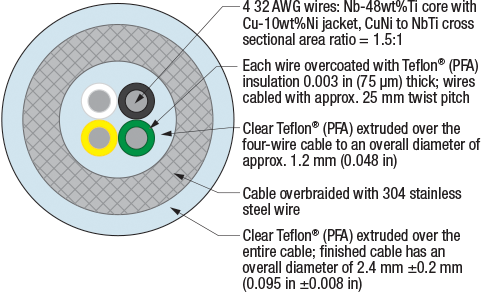

坚固耐用的 4 线电缆，适用于从低温到室温的环境，可实现与外部热源的热隔离。该电缆设计为直径为 32 AWG (203 µm) 的超导线，由 NbTi 芯（直径 128 µm）和 Cu-10% Ni 护套组成。导线是 LTS，需要非常低的温度才能变成超导。

小弯曲半径： 15 毫米（0.6 英寸）
      超导临界温度： 9.8 K
      超导临界磁场： 10 T
      支持的传感器类型： Cernox ® RTD、硅二极管、GaAlAs 二极管、铂 RTD

磁场	临界电流（每根线）
3 T	35 A
5 T	25 A
7 T	15 A
9 T	6 A

	温度（K）
	295	77	4.2
导线电阻（Ω/m）	9.2	8.4	0*
编织电阻 (Ω/m)	0.90	0.64	0.62
热导率——整个电缆组件（W/（m·K））	7.6	2.8	0.17

      *超导

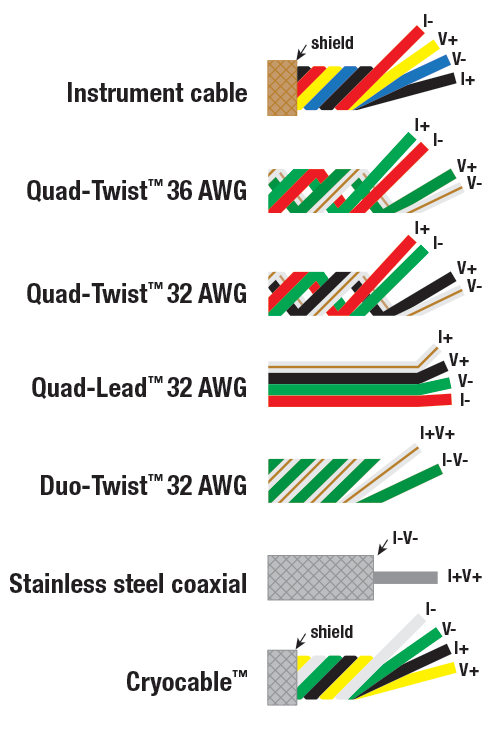

电线配置

线型	I+	V+	I-	V-	盾
仪表电缆	黑色的	黄色的	红色的	蓝色得	铜编织
Quad-Twist™ 36 AWG	绿色（来自红色/绿色对）	绿色（来自透明/绿色对）	红色的	清除	没有任何
Quad-Twist™ 32 AWG	红色的	黑色的	绿色的	清楚	没有任何
四引线™ 32 AWG	清楚	黑色的	红色的	绿色的	没有任何
双扭™ 32 AWG	清楚		绿色的		没有任何
不锈钢同轴	中心导体		盾		没有任何
低温电缆™	黑色的	黄色的	白色的	绿色的	不锈钢编织带
