可互换的 Rox™传感器
氧化钌温度传感器是厚膜电阻型传感器，可应用在磁场的环境中。这些复合型传感器的组成包括钌酸铋、氧化钌、粘合剂和其它能够获得必要温度和电阻特征的化合物。Lakeshore 公司的每个型号的氧化钌都遵循一条电阻&温度的曲线。
可互换的 Rox™传感器产品概述
氧化钌温度传感器是厚膜电阻型传感器，可应用在磁场的环境中。这些复合型传感器的组成包括钌酸铋、氧化钌、粘合剂和其它能够获得必要温度和电阻特征的化合物。Lakeshore 公司的每个型号的氧化钌都遵循一条电阻&温度的曲线。
RX-102A
RX-102A（在室温时是1000欧姆）用于低到50mK的低温环境中，并比RX-202A具有更好的互换性，在低于1K时磁场感应误差也较RX-102A要低。
RX-202A
RX-202A（在室温时2000欧姆）较其它具有相似电阻和灵敏度的氧化钌温度传感器在磁场感应误差方面改进4倍。大多数氧化钌传感器在低于室温下都有一个大温度限制，在这个温度下灵敏度从负到变到正。但是RX-202A的设计使之在0.05K到300K之间单调响应。
RX-103A
RX-103A（在室温时10000欧姆）具有独特电阻和温度响应曲线，兼具低磁场感应误差，在1.4K到40K之间的可互换性是佳选择。
RX-102A主要特点
可互换的标准曲线
良好的抗辐射
可测温度低到50mK
低磁场感应误差
RX-202A主要特点
可互换的标准曲线
良好的抗辐射
在50mK-300K之间是变化单调的
磁场感应误差较其他氧化钌传感器改进4倍
RX-103A主要特点
可互换的标准曲线
良好的抗辐射
在1.4K-40K之间的可互换性是佳选择
低磁场感应误差
典型 Rox™ 电阻
典型 Rox™ 灵敏度
典型 Rox™ 无量纲灵敏度
可互换的 Rox™传感器技术参数
技术规格
标准曲线1：102和202:0.05K-40K；103:1.4K-40K
推荐激励电流2：RX-102和RX-202:20μV(0.05-0.1K)；63μ(0.1K-1.2K)；当温度大于1K时，10mV或更少。RX-103：当温度大于1K时，10mV或更少.
推荐激励电流的损耗：102和202: 在4.2K时，7.5x10-8W；103: 在1.4K时，3.2x10-9W，在4.2K时5.5x10-9W，在77K时9.6x10-9W
热响应时间：在4.2K时0.5s,在77K时2.5s
重复性3：±15mk
1102B不遵照标准曲线
2 推荐的激励电流用于温度小于1K，基于Lakeshore标定程序使用一个交流电阻桥.
3 短期重复数据的获得是给传感器重复施加
使用范围
| 小 | 大 | |
| RX-102A-AA | 0.05K | 40K |
| RX-202A-AA | 0.05K | 40K |
| RX-103A-AA | 1.4K | 40K |
| RX-102A-AA | RX-202A-AA | RX-103A-AA | |
| 20 mK | — | — | — |
| 50 mK | — | — | — |
| 1.4K | ±16mK | ±16mK | ±16mK |
| 4.2K | ±16mK | ±16mK | ±17mK |
| 10K | ±18mK | ±18mK | ±22mK |
| RX-102A-AA | RX-202A-AA | RX-103A-AA | |
| 4.2K | ±30mK | ±50mK | ±15mK |
| RX-102A-AA-M, matched | RX-102A-AA, unmatched | RX-202A-AA-M, matched | RX-202A-AA, unmatched | RX-103A-AA-M, matched | RX-103A-AA, unmatched | |
| 0.05K | ±5 mK | ±10 mK | ±10 mK | ±15 mK | — | — |
| 0.3K | ±15 mK | ±20 mK | ±20 mK | ±25 mK | — | — |
| 0.5K | ±20 mK | ±25 mK | ±25 mK | ±30 mK | — | — |
| 1.4K | ±25 mK | ±50 mK | ±50 mK | ±100 mK | ±50 mK | ±150 mK |
| 4.2K | ±75 mK | ±125 mK | ±150 mK | ±250 mK | ±100 mK | ±400 mK |
| 20K | ±500 mK | ±1.25 K | ±1 K | ±2.5 K | ±700 mK | ±2 K |
| 40K | ±1.5 K | ±4 K | ±2 K | ±5 K | ±1.5 K | ±4 K |
| 102A | 202A | 103A | |||||||
| 电阻(Ω) | dR/dT（Ω/K） | (T/R)·(dR/dT) | 电阻(Ω) | dR/dT（Ω/K） | (T/R)·(dR/dT) | 电阻(Ω) | dR/dT（Ω/K） | (T/R)·(dR/dT) | |
| 0.05K | 63765 | -2888654 | -2.27 | 69191 | -3186379 | -2.3 | — | — | — |
| 0.1K | 19400 | -266199 | -1.37 | 21927 | -256913 | -1.17 | — | — | — |
| 0.3K | 5615 | -16647 | -0.89 | 8079 | -18420 | -0.68 | — | — | — |
| 1.4K | 2005年 | -667 | -0.47 | 3820 | -879 | -0.32 | 30745 | -13571 | -0.62 |
| 4.2K | 第1370章 | -80.4 | -0.25 | 2929 | -124 | -0.18 | 18149 | -1559 | -0.36 |
| 10K | 第1167章 | -15.2 | -0.13 | 2582 | -31.6 | -0.12 | 14083 | -337 | -0.24 |
| 20K | 1089 | -3.96 | -0.07 | 2389 | -12.1 | -0.10 | 12289 | -102 | -0.17 |
| 40K | 1049 | -1.03 | -0.04 | 2243 | -4.6 | -0.08 | 11137 | -33 | -0.12 |

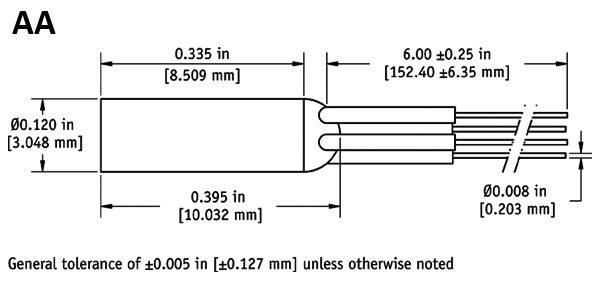

| Mass | Lead type | Internal atmosphere | Sensor materials | |
| RX-102A-AA | 3.3 g | 2 copper with heavy build Formvar® attached with epoxy strain relief at sensor — user should branch to 4 (no polarity) | Air | |
| RX-202A-AA | 3.28 g | Thick ruthenium dioxide and bismuth ruthenate films with palladium silver contacts, indium solder, aluminum oxide substrate, sapphire header and copper canister with epoxy seal | ||
| RX-103A-AA | 3.36 g |
| 裸芯片 | A (chip length) | B (pad width) | C (chip width) | D (thickness) | Materials used |
| RX-102A-BR | 1.45 mm (0.057 in) | 0.30 mm (0.012 in) | 1.27 mm (0.050 in) | 0.65 mm (0.022 in) | Thick ruthenium dioxide and bismuth ruthenate films with palladium silver contacts |
| RX-103A-BR | 1.40 mm (0.070 in) | 0.21 mm (0.010 in) | 1.23 mm (0.060 in) | 0.41 mm (0.016 in) |

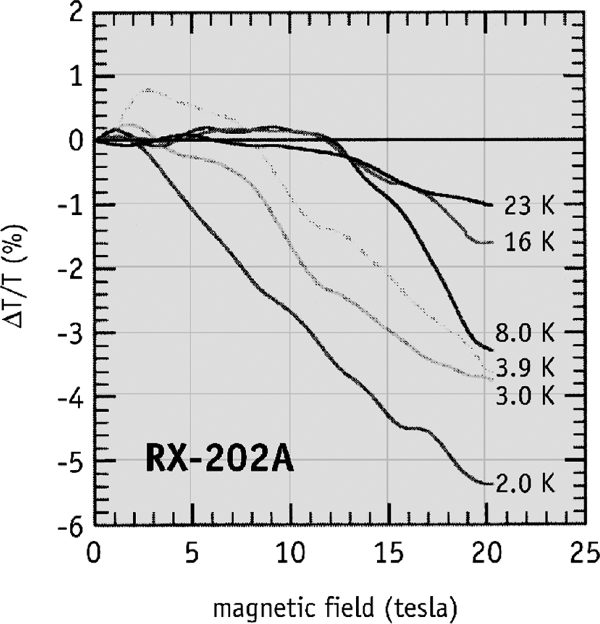

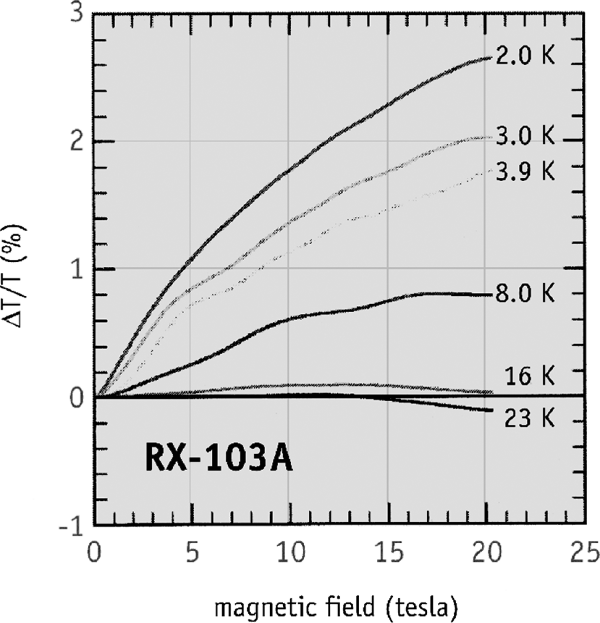

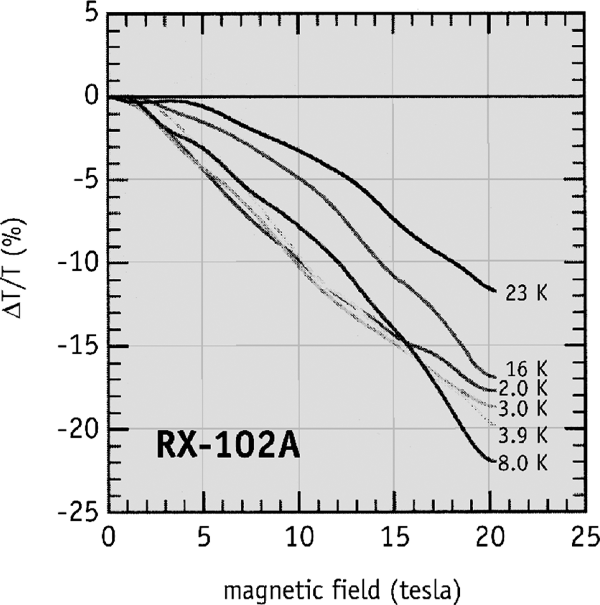

Rox™ RTD 样品的磁场依赖性数据
