2Dex™ 即插即用霍尔传感器
2Dex™ 即插即用霍尔传感器特性 可选择的特斯拉计电缆长度 用于温度补偿的集成热敏电阻 存储在连接器上的传感器校准数据 活动区域小 直接连接到特斯拉计以进行高精度测量
2Dex™ 即插即用霍尔传感器产品概述
2Dex™ 即插即用霍尔传感器特性
可选择的特斯拉计电缆长度
用于温度补偿的集成热敏电阻
存储在连接器上的传感器校准数据
活动区域小
直接连接到特斯拉计以进行高精度测量

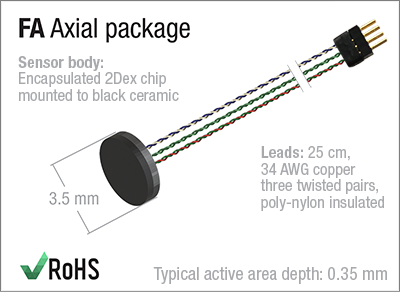

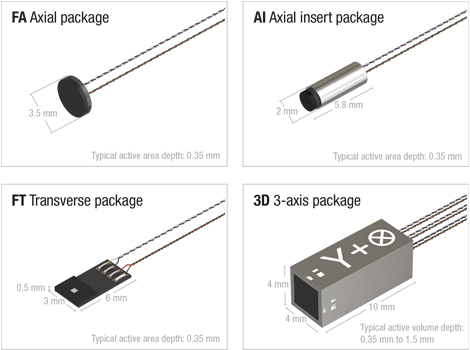

多种包裹类型
由于磁场的方向性，传感器的定位和方向对于准确测量至关重要。2Dex 传感器提供多种封装类型，以简化将传感器安装在正确位置的过程
即插即用传感器发布计划
| 计划发售日期 | |
| FA | Released |

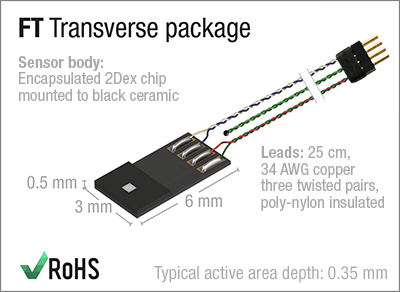

| FT | Released |

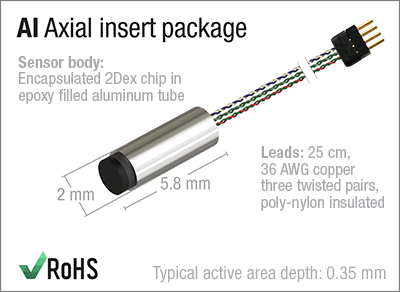

| AI | Future |
| 3D | Future |
使用 2Dex™ 即插即用传感器简化实验设置

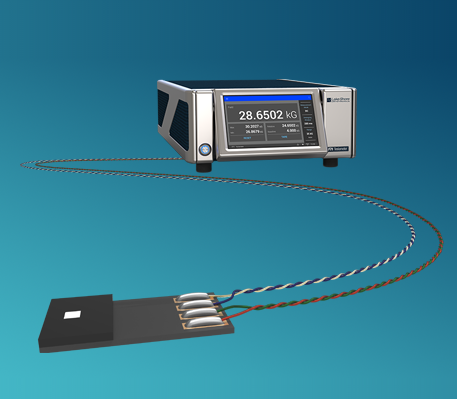

使用 2Dex 霍尔传感器而无需构建您自己的测量电路或设备。Lake Shore 即插即用 2Dex 传感器直接连接到 F71/F41 特斯拉计。这为您提供了特斯拉计/探头组合的测量简单性和性能以及霍尔传感器的安装灵活性。
这些传感器包括多项功能，可显着提高其准确性和易用性：
传感器经过校准以获得大精度，校准数据存储在传感器连接器上
借助集成温度传感器执行自动温度补偿
使用方便的在线快速连接器拆下特斯拉计电缆，轻松定位传感器
使用各种特斯拉计电缆长度优化特斯拉计放置

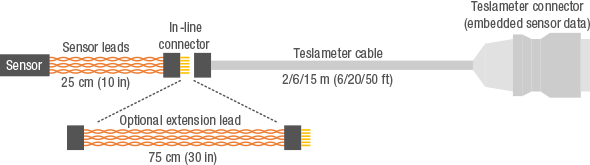

内联连接器
快速断开传感器与较大的特斯拉计电缆的连接，以便更轻松地布线和安装传感器。
轻松扩展
在过渡到较粗的特斯拉计电缆之前需要稍长的传感器引线的情况下，可以将延长电缆串联放置，而无需切割或焊接电线。
单轴传感器仅需一根延长电缆即可延长至 75 厘米。两根延长线可将 3 轴传感器的传感器接线延长至 75 厘米，一根延长线支持 x 轴和热敏电阻，另一根延长线覆盖 y 轴和 z 轴。
选择标准铜线以匹配电路的其余部分，或选择磷青铜线以大限度地减少低温系统环境中的热泄漏。
2Dex™ 即插即用霍尔传感器技术参数
2Dex™ 即插即用规格
传感器
| 传感器 | 描述 | 活动区域 | |
| 2X-250 | 2Dex™ 2X-250 | 2Dex™ 标准传感器 | 0.1 毫米2 |
注意：2X-251 传感器尚未作为即插即用传感器提供，因为校准过程抵消了 2X-251 传感器提供的优势。与此处提供的更实惠的 2X-250 传感器相比，经过校准的 2X-251 传感器不会提高准确性。
磁场性能
即插即用传感器的性能规格与霍尔探头和特斯拉计的性能规格相匹配。
温度补偿
| 包括热敏电阻 | 补偿范围 | |
| 2X-250-FA | 是——用环氧树脂固定在传感器背面 | 0 °C 至 90 °C（273 K 至 363 K） |
| 2X-250-英尺 | 是——热敏电阻与霍尔传感器分开 | 0 °C 至 90 °C（273 K 至 363 K） |
| 2X-250-AI（即将推出） | 是——嵌入传感器内部 | 0 °C 至 90 °C（273 K 至 363 K） |
| 2X-250-3D（即将推出） | 是——嵌入传感器内部 | 0 °C 至 90 °C（273 K 至 363 K） |
| 低温度 | 高温度 | |
| FA平面轴向 | 0 °C (273 K) | 90 °C (363 K) |
| FT平面横向 | 0 °C (273 K) | 90 °C (363 K) |
| AI轴向刀片（即将推出） | 0 °C (273 K) | 90 °C (363 K) |
| 3D 3 轴（即将推出） | 0 °C (273 K) | 90 °C (363 K) |
| 包裹 | 评分 |
| FA、FT、AI、3D | 高真空（低至 10 -4 Pa） |
内联连接器
绝缘：尼龙 46（高温度 290 °C）
插座内部触点：镍镀金*镀铍铜
引脚：黄铜合金 360（符合 RoHS 标准）
配置： 8 引脚（2 行 × 4 引脚）
焊料： SAC305 无铅焊接
*由于含镍，这些连接器应远离敏感磁场测量和大磁场

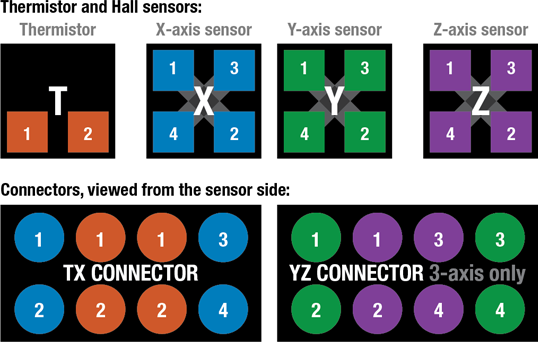

引出线
单轴传感器：仅 TX 连接器
三轴传感器：TX 和 YZ 连接器
霍尔传感器
| 代号 | 信号 | 传感器线颜色 | 电缆线颜色（单轴/X轴） | 电缆线颜色（Y 轴） | 电缆线颜色（Z轴） |
| 1个 | I+ | Blue | Orange | Green | Violet |
| 2个 | I- | Clear (copper) | White (from orange pair) | White (from green pair) | White (from violet pair) |
| 3个 | V+ | Red | Red | Yellow | Blue |
| 4个 | V- | Green | White (from red pair) | White (from yellow pair) | White (from blue pair) |
| 代号 | 信号 | 传感器线颜色 | 电缆线颜色 |
| 1个 | T+/I+ | Green | Brown |
| 2个 | T-/I- | Green | White (from brown pair) |
| 3个 | V+ | Black | |
| 4个 | V- | White (from brown pair) |
注意：热敏电阻 (T) 引线采用 2 引线配置，直到传感器连接器（用 T+ 和 T- 指定，尽管这些引线未极化并且可以切换）。如果需要移除连接器以直接连接到用户设备，请确保 2 引线的长度不变，以保护热敏电阻校准。修剪或增加 2 引线配置中的电线数量会导致温度读数发生变化。
特斯拉计电缆
| 单轴 | 3轴 | |
| 直径 | 4 mm (0.17 in) | 5.2 mm (0.21 in) |
| 弯曲半径 | 40 mm (1.57 in) | 52 mm (2.05 in) |
| 工作温度范围 | -40 °C to 80 °C | |
| 导体 | 4 twisted-pair | 8 twisted-pair |
| 电缆屏蔽层 | coverage foil | |
| 电缆绝缘 | Modified polyphenylene ether | |
| 连接器 | 26-pin Mini-D with quick-release latch | |
注意：需要两根延长线来延长 3 轴传感器（一根用于 X 轴传感器和热敏电阻连接，另一根用于 Y 轴和 Z 轴传感器）
| FXS-C75 | FXS-P75 | |
| 目的 | Standard extensions | Blocking heat leak in cryogenic conditions |
| 电线配置 | Four (4) twisted pairs | Four (4) twisted pairs |
| 线材 | 34 AWG copper with poly-nylon insulation | 34 AWG copper with poly-nylon insulation |
| 长度 | 75 cm (30 in) | 75 cm (30 in) |
| 高温度 | 130 °C (poly-nylon insulation) | 220 °C (SAC305 solder) |
FA活动区域（点击展开）
FT 活性区域（点击展开）
AI活动区域（点击展开）
3D 活动区域（点击展开）
