FWPX 型四寸低温探针台
Lake Shore 型号FWPX 探针台是主要为需要探测打样品的用户设计。FWPX 探针台可容纳4英寸的样品，经过调整可容纳6英寸的样品。这款通用的探针台主要是为研究者和工程师做大样品的材料表征而设计。它也可有效的测量有机材料。
FWPX 型四寸低温探针台产品概述
样品尺寸：4英寸
快速探测
可定制容纳6英寸样品
Lake Shore 型号FWPX 探针台是主要为需要探测打样品的用户设计的。FWPX 探针台可容纳4英寸的样品，经过调整可容纳6英寸的样品。这款通用的探针台主要是为研究者和工程师做大样品的材料表征而设计。它也可有效的测量有机材料。
FWPX使用液氦或者液氮进行样品的冷却。标准工作范围为4.5K 到475K，使用低温选件可到3.5K。可进行IV,CV 和微波等标准测量。探针台多可配置6个探针臂，是光电测量的选择。
FWPX 型四寸低温探针台技术参数
描述和技术指标

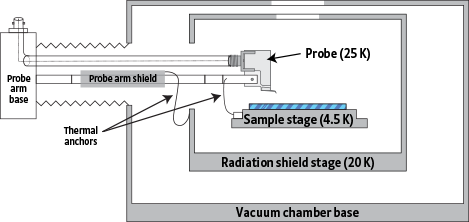

样品冷却装置
类型： 2-段分流低温恒温器（样品+防辐射屏）
防辐射屏：防辐射屏
冷源：液氦或液氮
磁场：无
温度
控制稳定性基础温度 控制范围 配置 4.5 K 5 K 到 475 K 安装6个探针臂 3.5 K 4 K 到 475 K PS-LT 选件
| 样品台温度 | 液氦稳定性 | 液氮稳定性 |
| 基础温度（无加热器控制） | ±20 mK | ±20 mK |
| <10 K | ±50 mK | — |
| 10 K 到 100 K | ±20 mK | ±50 mK |
| 100 K 到 250 K | ±20 mK | ±50 mK |
| 251 K 到 350 K | ±20 mK | ±100 mK |
| 351 K 到 475 K | ±50 mK | ±100 mK |
真空
| 标准 TPS-FRG | |
| 抽真空时间 | 30 min (to reach <1 × 10-3 Torr) |
| 室温 | <5 × 10-4 Torr |
| 液氦基础温度 | <1 × 10-5 Torr |
| 温度 | <5 × 10-3 Torr |
循环时间（LHe）：3.5h
抽真空时间： 0.5h
探针台冷却时间： 1.5h
探针台升温时间： 1.5h
样品振动： <30nm 标准
样品
样品尺寸： 102mm 直径
样品底部通光： 无
样品转动： ±5°面内转动
探针移动： X轴=Y轴=102mm
探测
探针臂： 6
探针臂温度计： 用来监视探针臂的温度
冷却探针臂支架： <30K 在基础温度下
探针支架： 在样品上热沉
探针臂： 在防辐射屏上热沉
DC/RF探针： 低漏电流测量电绝缘>100GΩ
微波探针： 频率范围从DC到67GHz
光纤： 可做光电实验
落针： 所有的探针可落2.00英寸直径的圆圈范围
制冷剂消耗
室温到基础温度（总共）： 10L液氦，6L液氮
Lhe@5K : 5L/h
LN2@80K : <0.5L/h
FWPX 型四寸低温探针台基本配置
探针台细节
温度配置
样品台温度计/加热器： DT-670-CU-HT校准温计/100W
防辐射屏温度计/加热器：DT-670C-CU 硅二极管温度计/100W
探针臂： DT-670C-SD (其中一个探针臂安装)
控制柜：
控温仪： 2台336
传输管线： S型液氮液氦公用传输管线带有12.7mm 的顶部撤离口
样品座： 一个可移动的SH-4.00-G接地样品座
探针台尺寸： 1067mm 宽×851mm 高(不包括控制柜)
真空腔
材料： 化学镀镍铝
外形尺寸： 406mm 外部直径×178mm 高
腔体入口： 330mm 直径
观察口： 102mm 石英窗口
可视区尺寸： 91mm 直径
真空口： NW 40包括一个真空隔离阀
压力表接口： NW 25
气体口： 0.25 NPT
压力安全： 3.5kPa安全压力阀
防辐射屏
材料： 化学镀镍铝
样品入口： 180mm 直径
观察口： 159mm 红外吸收窗口
可视区尺寸： 152mm
包括部件：
工具包： 用于标准操作
零附件包： 包括常规的消耗品
探针包： ZN50R-25-W（2），ZN50R-25-BECU（2），ZN50R CVT 25-W (2)用于培训
用电要求
单相电：100/120/220/240VAC (+5% ,-10%), 50/60Hz
三相电：不需要
冷却水：不需要
